回転式立体ディスプレイを作ろう①

今まで球体ディスプレイなど、いわゆる”2.5D”ディスプレイを作ってきたわけですが、やっと真の3次元ディスプレイ(Volumetric Display)を作れる公算ができました。
今回は本当に立体に見えるかの検証になります。

こういうの作りたいんだよってのはこちらを見て下さい↓

部品
組み立て
プログラム
1. LEDディスプレイ表示テスト
表示実験
これから

部品

64×64 LEDマトリクスディスプレイ

今回のディスプレイのメインになる部品。フルカラーLEDが密に並んでいるディスプレイで液晶よりもドット密度は低いですが、たくさん並べて大型のディスプレイにするために使用します。HUB75というディスプレイ規格で制御します。このHUB75はシンプルな通信ながら常に信号を送り続けないと表示が止まってしまうというもので、制御にクセがありますがその代わりリフレッシュレートが高いという特徴もあります。一昔前はp4~p6(LEDが4~6mm間隔で並んでいる)のが普通でしたが今回p2というものがあり、64個並んでいても一辺128mmという小ささ！
ちなみにこれは正確にはHUB75Eという規格で列指定のABCDピン(4bit)にEを加えて5bit(=32列)で制御するタイプのものです。（仕様表に1/32 Scanって書いてあるのがそれね）

2mmピッチsmd15151564x64ピクセルRGBLED屋内パネルマトリックス2 LED広告ディスプレイ画面pin2dmdと互換性があります - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

ESP32マイコン

ある程度高性能でGPIOがたくさん(OUT：14個、IN：1個)あるやつが必要です。OUTの14ピンはLEDディスプレイ用で、INの１ピンは回転速度検出のためのホールセンサ用（今回は使いませんが）です。今回は家に転がっていたESP32-WROOM-32D搭載のSparkFun Thing Plusというマイコンボードを使用しましたがもっと安いやつがあると思います。

ESP32-WROOM-32D搭載 SparkFun Thing Plus

Espressif Systems社のESP32-WROOM-32Dモジュールを搭載し、強力なWiFiとBluetooth MCUを備えた開発プラットフォームThing Plusの新しいバージョンです。Featherボード互換で、Qwiic...

モーター

今回は実験も兼ねてブラシレスモーターを使いました。大きさの割に高いトルクと消費電力の小ささはありましたが、今回のはまだトルク不足だったので次回はもっと高トルクのものにしようと思います。

https://amzn.to/4eFD4Ak

Amazon.co.jp: 【ノーブランド品】/ 3A 5V BEC赤いワット30アンペア30aはsimonkファームウェアブラシレスESC : おもちゃ

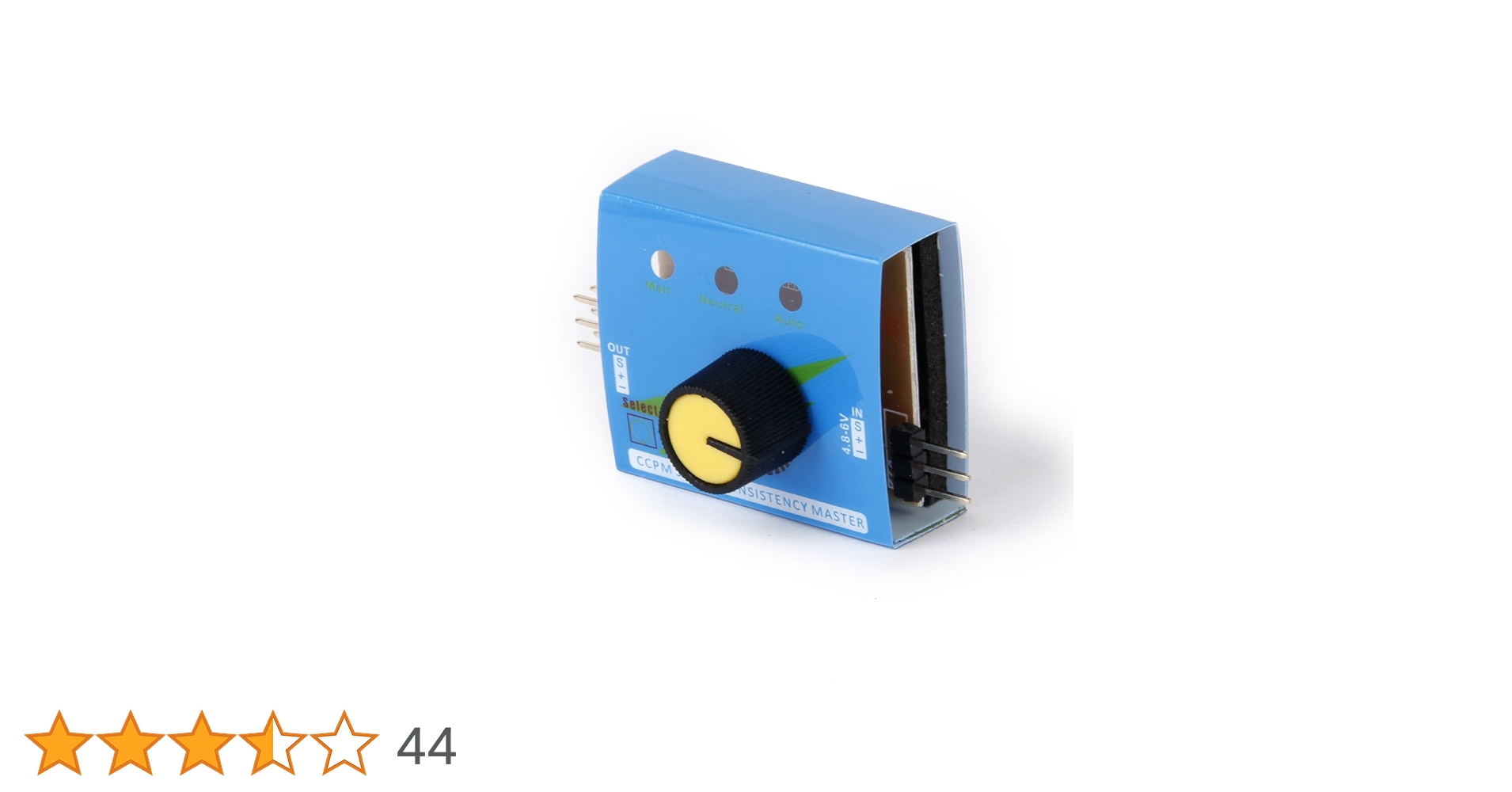

Amazon.co.jp: KOZEEY 【ノーブランド品】ステアリングギアテスターサーボモータテスター : 産業・研究開発用品

フレーム

今回は実験なので剛性があって、簡単に組み立てできる20x20mmのアルミフレームを組み合わせて使用

Amazon | エスユウエス(SUS) SF-20・20 SF9-202 300mm 4本入 (アルミフレーム) | 棒

Amazon公式サイト| エスユウエス(SUS) SF-20・20 SF9-202 300mm 4本入 (アルミフレーム)を通販で早く安く。Amazonプライム会員ならアマゾン配送商品が送料無料。棒をお探しなら豊富な品ぞろえのAmazon....

無線送電モジュール

回転物に電力を送るため、市販の無線送電モジュールを使用します。ずっと回転させておかないならバッテリーでも良いと思いますが、回転部分が重くなるとブレやすくなります。

Amazon | 5V 1A/2A ワイヤレス電源モジュールワイヤレス充電器モジュール送受信機端子回路ボードモジュール diy 電話 (2A) | 基板 | 産業・研究開発用品通販

5V 1A/2A ワイヤレス電源モジュールワイヤレス充電器モジュール送受信機端子回路ボードモジュール diy 電話 (2A)が基板ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除...

組み立て

3Dプリンタで、部品を作ります。LEDマトリクスとモーター軸を直結させて、モーターはアルミフレームに固定します。回転軸がぶれないように上側もベアリングで保持します。

回転テスト②
カウンターウェイト（ネジ）を入れることで振動をある程度抑えることに成功
モーターの始動時トルク向上が課題#バーサライタ pic.twitter.com/xvqBciGZvv
— やまたい@ものつくり⚙️ (@yamatai_mk) October 6, 2024

プログラム

Arduino IDEで書き込みます。LEDマトリクスの制御にはHUB75-LED-Matrixライブラリを使用しています。ESP32で使えるピンの配置などもあるので、ライブラリのデフォルトのピン設定からいくつかを変更して、きちんとデモサンプルが動くことを確認してから回転表示を試します。
本来はホールセンサで回転時間を測って、それに合わせてLEDの表示タイミングを変えるのですが、今回は簡略化して表示タイミングは固定し、モーターの速度を調整することにします。(delayMicroseconds(500)を入れているので、一列表示が0.5ms、一周240列なので、一周240×0.5=120ms=8.3回転/秒で回すと綺麗に表示できるはずです。)
表示する立体映像は立方体のフレームを計算で表示することにします。イメージとしては立方体を回転軸で積分する感じです。

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>

// ピン配置
/*
#define R1_PIN 25/A1
#define G1_PIN 26/A0
#define B1_PIN 27
#define R2_PIN 14->13
#define G2_PIN 12
#define B2_PIN 13->14
#define A_PIN 23/SDA->33
#define B_PIN 19/MISO->21
#define C_PIN 5/SCK->22
#define D_PIN 17
#define E_PIN -1->32 // required for 1/32 scan panels, like 64x64px. Any available pin would do, i.e. IO32
#define LAT_PIN 4/A5
#define OE_PIN 15
#define CLK_PIN 16
*/

#define RES_X 64 // 使用するLEDパネルの横方向のピクセル数
#define RES_Y 64 // 縦方向のピクセル数
#define RES_C 240 // 円周方向のピクセル数
#define CHAIN 1 // 使用するLEDパネルの横方向の連結数

#define A_PIN   33  // remap esp32 library default from 23 to 33
#define B_PIN   21  // remap esp32 library default from 19 to 21
#define C_PIN   22   // remap esp32 library defaultfrom 5 to 22
#define E_PIN 32 // HUB75のE端子の定義：規定値がないので必要に応じて定義する必要がある
#define R1_PIN 27
#define B1_PIN 25
#define R2_PIN 13
#define B2_PIN 14

uint16_t White;
uint16_t Red;
uint16_t Blue;
uint16_t Green;
uint16_t Yellow;
uint16_t Cyan;
uint16_t Magenta;

//描画用メモリを確保
byte imgByte[RES_X][RES_Y][RES_C];

uint16_t vCount;

MatrixPanel_I2S_DMA *dma_display = nullptr;

//フォトリフレクタの設定
float nowRPS;
float tgtRPS;
unsigned long drawTime;
unsigned long preTime;
unsigned long nowTime;
unsigned long cycleTime;
unsigned long rawCycleTime;
unsigned long cycleTimeTh = 20000;  //誤検知防止用のしきい値[us]
bool drawFlag;

void setup() {
  Serial.begin(115200);
  HUB75_I2S_CFG mxconfig(RES_X, RES_Y, CHAIN);

  if (RES_Y == 64){
    mxconfig.gpio.a = A_PIN;
    mxconfig.gpio.b = B_PIN;
    mxconfig.gpio.c = C_PIN;
    mxconfig.gpio.e = E_PIN;  // 縦が64ピクセルで1/32スキャンのパネルを使用する場合
    mxconfig.gpio.r1 = R1_PIN;
    mxconfig.gpio.b1 = B1_PIN;
    mxconfig.gpio.r2 = R2_PIN;
    mxconfig.gpio.b2 = B2_PIN;
  }

   mxconfig.clkphase = false; // 表示された城枠の左端が表示されない場合にはこの行を有効にする

   mxconfig.setPixelColorDepthBits(2);

  // Display Setup
  dma_display = new MatrixPanel_I2S_DMA(mxconfig);
  dma_display->begin();

  dma_display->setBrightness8(128); //0-255
  vCount = 0;

  White = dma_display->color444(15, 15, 15);
  Red = dma_display->color444(15, 0, 0);
  Blue = dma_display->color444(0, 0, 15);
  Green = dma_display->color444(0, 15, 0);
  Yellow = dma_display->color444(15, 15, 0);
  Cyan = dma_display->color444(0, 15, 15);
  Magenta = dma_display->color444(15, 0, 15);
}

void loop() {
  /*
  if(vCount%15==0){
    dma_display->drawRect(0,0,64,64,dma_display->color444(15, 8, 4));
  }
  else{
    dma_display->clearScreen();
  }*/
  //dma_display->drawRect(0,0,64,64,dma_display->color444(15, 15, 15));//白枠
  //dma_display->fillScreenRGB888(255, 255, 255);//白全埋め

  uint16_t Color, Color2;
  if(vCount<60){
    Color = Red;
    Color2 = Green;
  }
  else if(vCount<120){
    Color = Blue;
    Color2 = Yellow;
  }
  else if(vCount<180){
    Color = Green;
    Color2 = Red;
  }
  else{
    Color = Yellow;
    Color2 = Blue;
  }

  //白いフレームを描画
  int square = 32-floor(abs(22.68/cos(PI*(30-vCount%60)/120)));
  int square2 = dma_display->height()-1-square;
  dma_display->drawPixel(square, 9, White);
  dma_display->drawPixel(square, 54, White);
  dma_display->drawPixel(square2, 9, White);
  dma_display->drawPixel(square2, 54, White);

  /*
  //面を描画
  dma_display->drawLine(10, square, 53, square, Color);
  dma_display->drawLine(10, square2, 53, square2, Color2);
  dma_display->drawLine(9, square+1, 9, square2-1, Magenta);
  dma_display->drawLine(54, square+1, 54, square2-1, Cyan);
  */

  //４辺の白いフレームを描画
  if(vCount%60==0){
    dma_display->drawLine(0, 9, 0, 54, White);
    dma_display->drawLine(dma_display->height()-1, 9, dma_display->height()-1, 54, White);
  }

  vCount++;
  if(vCount== RES_C)vCount = 0;

  delayMicroseconds(500);
  dma_display->clearScreen();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>

// ピン配置

#define R1_PIN 25/A1

#define G1_PIN 26/A0

#define B1_PIN 27

#define R2_PIN 14->13

#define G2_PIN 12

#define B2_PIN 13->14

#define A_PIN 23/SDA->33

#define B_PIN 19/MISO->21

#define C_PIN 5/SCK->22

#define D_PIN 17

#define E_PIN -1->32 // required for 1/32 scan panels, like 64x64px. Any available pin would do, i.e. IO32

#define LAT_PIN 4/A5

#define OE_PIN 15

#define CLK_PIN 16

#define RES_X 64 // 使用するLEDパネルの横方向のピクセル数

#define RES_Y 64 // 縦方向のピクセル数

#define RES_C 240 // 円周方向のピクセル数

#define CHAIN 1 // 使用するLEDパネルの横方向の連結数

#define A_PIN 33 // remap esp32 library default from 23 to 33

#define B_PIN 21 // remap esp32 library default from 19 to 21

#define C_PIN 22 // remap esp32 library defaultfrom 5 to 22

#define E_PIN 32 // HUB75のE端子の定義：規定値がないので必要に応じて定義する必要がある

#define R1_PIN 27

#define B1_PIN 25

#define R2_PIN 13

#define B2_PIN 14

uint16_t White;

uint16_t Red;

uint16_t Blue;

uint16_t Green;

uint16_t Yellow;

uint16_t Cyan;

uint16_t Magenta;

//描画用メモリを確保

byte imgByte[RES_X][RES_Y][RES_C];

uint16_t vCount;

MatrixPanel_I2S_DMA *dma_display = nullptr;

//フォトリフレクタの設定

float nowRPS;

float tgtRPS;

unsigned long drawTime;

unsigned long preTime;

unsigned long nowTime;

unsigned long cycleTime;

unsigned long rawCycleTime;

unsigned long cycleTimeTh = 20000; //誤検知防止用のしきい値[us]

bool drawFlag;

void setup() {

Serial.begin(115200);

HUB75_I2S_CFG mxconfig(RES_X, RES_Y, CHAIN);

if (RES_Y == 64){

mxconfig.gpio.a = A_PIN;

mxconfig.gpio.b = B_PIN;

mxconfig.gpio.c = C_PIN;

mxconfig.gpio.e = E_PIN; // 縦が64ピクセルで1/32スキャンのパネルを使用する場合

mxconfig.gpio.r1 = R1_PIN;

mxconfig.gpio.b1 = B1_PIN;

mxconfig.gpio.r2 = R2_PIN;

mxconfig.gpio.b2 = B2_PIN;

}

mxconfig.clkphase = false; // 表示された城枠の左端が表示されない場合にはこの行を有効にする

mxconfig.setPixelColorDepthBits(2);

// Display Setup

dma_display = new MatrixPanel_I2S_DMA(mxconfig);

dma_display->begin();

dma_display->setBrightness8(128); //0-255

vCount = 0;

White = dma_display->color444(15, 15, 15);

Red = dma_display->color444(15, 0, 0);

Blue = dma_display->color444(0, 0, 15);

Green = dma_display->color444(0, 15, 0);

Yellow = dma_display->color444(15, 15, 0);

Cyan = dma_display->color444(0, 15, 15);

Magenta = dma_display->color444(15, 0, 15);

}

void loop() {

if(vCount%15==0){

dma_display->drawRect(0,0,64,64,dma_display->color444(15, 8, 4));

}

else{

dma_display->clearScreen();

}*/

//dma_display->drawRect(0,0,64,64,dma_display->color444(15, 15, 15));//白枠

//dma_display->fillScreenRGB888(255, 255, 255);//白全埋め

uint16_t Color, Color2;

if(vCount<60){

Color = Red;

Color2 = Green;

}

else if(vCount<120){

Color = Blue;

Color2 = Yellow;

}

else if(vCount<180){

Color = Green;

Color2 = Red;

}

else{

Color = Yellow;

Color2 = Blue;

}

//白いフレームを描画

int square = 32-floor(abs(22.68/cos(PI*(30-vCount%60)/120)));

int square2 = dma_display->height()-1-square;

dma_display->drawPixel(square, 9, White);

dma_display->drawPixel(square, 54, White);

dma_display->drawPixel(square2, 9, White);

dma_display->drawPixel(square2, 54, White);

//面を描画

dma_display->drawLine(10, square, 53, square, Color);

dma_display->drawLine(10, square2, 53, square2, Color2);

dma_display->drawLine(9, square+1, 9, square2-1, Magenta);

dma_display->drawLine(54, square+1, 54, square2-1, Cyan);

//４辺の白いフレームを描画

if(vCount%60==0){

dma_display->drawLine(0, 9, 0, 54, White);

dma_display->drawLine(dma_display->height()-1, 9, dma_display->height()-1, 54, White);

}

vCount++;

if(vCount== RES_C)vCount = 0;

delayMicroseconds(500);

dma_display->clearScreen();

}

LEDディスプレイ表示テスト

64x64LEDマトリクスの点灯テスト
ピッチ2mmの１辺128mmという小型サイズ pic.twitter.com/RlziEgeVt7
— やまたい@ものつくり⚙️ (@yamatai_mk) September 29, 2024

表示実験

回転数が同期できていないので立方体が回転してしまっていますが、十分３Dに見えます。

立体ディスプレイ試作１号機できました#バーサライタ #POV #VolumetricDisplay pic.twitter.com/5vqFvd6T9A
— やまたい@ものつくり⚙️ (@yamatai_mk) October 8, 2024

ちなみにLEDディスプレイを全点灯して回転するとこんな感じ↓これはこれで円柱が綺麗。

回転テスト②
カウンターウェイト（ネジ）を入れることで振動をある程度抑えることに成功
モーターの始動時トルク向上が課題#バーサライタ pic.twitter.com/xvqBciGZvv
— やまたい@ものつくり⚙️ (@yamatai_mk) October 6, 2024

これから

とりあえずLEDディスプレイを回転させれば３Dに見えることが分かったし、LEDディスプレイのリフレッシュスピードも３Dディスプレイに耐えられるということが今回わかりました。

これからの計画としては、
・任意の３Dデータを表示する
・３Dデータを動画表示する
・RaspberryPiで実現可能かの実証（ESP32ではやや処理能力不足なので）
・モーターや構造の検討
・無線送電モジュールではなく、スリップリングに変更する（RaspberryPi使うと無線送電では電力不足なので）
・カッコいいデザイン（重要）

市販でVoxonってのが発表されてしまったので、個人でも（比較的安価に）作れるよ！ということと、純粋に３Dディスプレイを作ってみたいの思いでプロジェクトを進めていきます。
